Exis žilina s.r.o. - Privolávače, kabínové ovládače

Tlačidlové súpravy vonkajšie (TSV)

Spôsob značenia typov TSV :

Označenie druhu tlačidlovej súpravy
Typ tlačidlovej skrine (TSV) podľa obrázku
Označenie vyhotovenia TSV, kde
1. číslo označuje spôsob pripojenia k elektroinštalácií, pričom:
  0 - svorkovnicou
  1 - konektorom
2. číslo označuje špecifikácie
  1 - tlačidlo bez potvrdenia prijatia voľby
  2 - tlačidlo s potvrdením voľby
Povrchová úprava panelu:
AL - antikora leštená
AB - antikora brúsená
ML - mosadz leštená

Rozmer 60 x 180 x 35mm
TSV 0	TSV 1	TSV 2	TSV 3	TSV 4

Rozmer 110 x 180 x 35 mm
TSV 5	TSV 6	TSV 7

Rozmer 110 x 265 x 35 mm
TSV 8	TSV 9

Rozmer 60 x 180 x 35 mm
TSV 10	TSV 11	TSV 12

tabuľka 02

Spôsob označenia	Gravírovanie poschodí na paneli
01	0	1	2	3	4	5	6	7	8	x
02	1	2	3	4	5	6	7	8	9	x
03	P	1	2	3	4	5	6	7	8	x
04	0	1	3	5	7	9	11	13	15	x
05	0	2	4	6	8	10	12	14	16	x
06	1	3	5	7	9	11	13	15	17	x
07	1	2	4	6	8	10	12	14	16	x
08	P	1	3	5	7	9	11	13	15	x
09	P	2	4	6	8	10	12	14	16	x
10	-1	0	1	2	3	4	5	6	7	x
11	-1	P	1	2	3	4	5	6	7	x
12	S	P	1	2	3	4	5	6	7	x
13	-1	0	1	3	5	7	9	11	13	x
14	-1	0	2	4	6	8	10	12	14	x
15	-1	P	1	3	5	7	9	11	13	x
16	-1	P	2	4	6	8	10	12	14	x
17	S	P	1	3	5	7	9	11	13	x
19	S	P	2	4	6	8	10	12	14	x

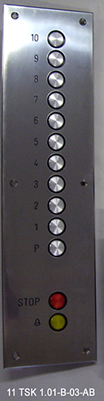

Spôsob značenia typov TSK:

TSK

Počet staníc

Označenie druhov tlačidlovej súpravy
Typ tlačidlovaj skrine (TSK)
Označenie vyhotovenia TSK, kde
1. číslo označuje spôsob pripojenia
  k elektroinštalácií, pričom
  0-svorkovnicou
  1-konektorom
2. číslo označuje špecifikácie:
  1-tlačidlo bez potvrdenia prijatia voľby
  2-tlačidlo s potvrdením voľby
Rozmerový druh podľa tabuľky č.1
Spôsob označenia poschodí poďla tabuľky č.2
povrchová úprava panelu:
AL - antikora leštená
AB - antikora brúsená
ML - mosadz leštená
