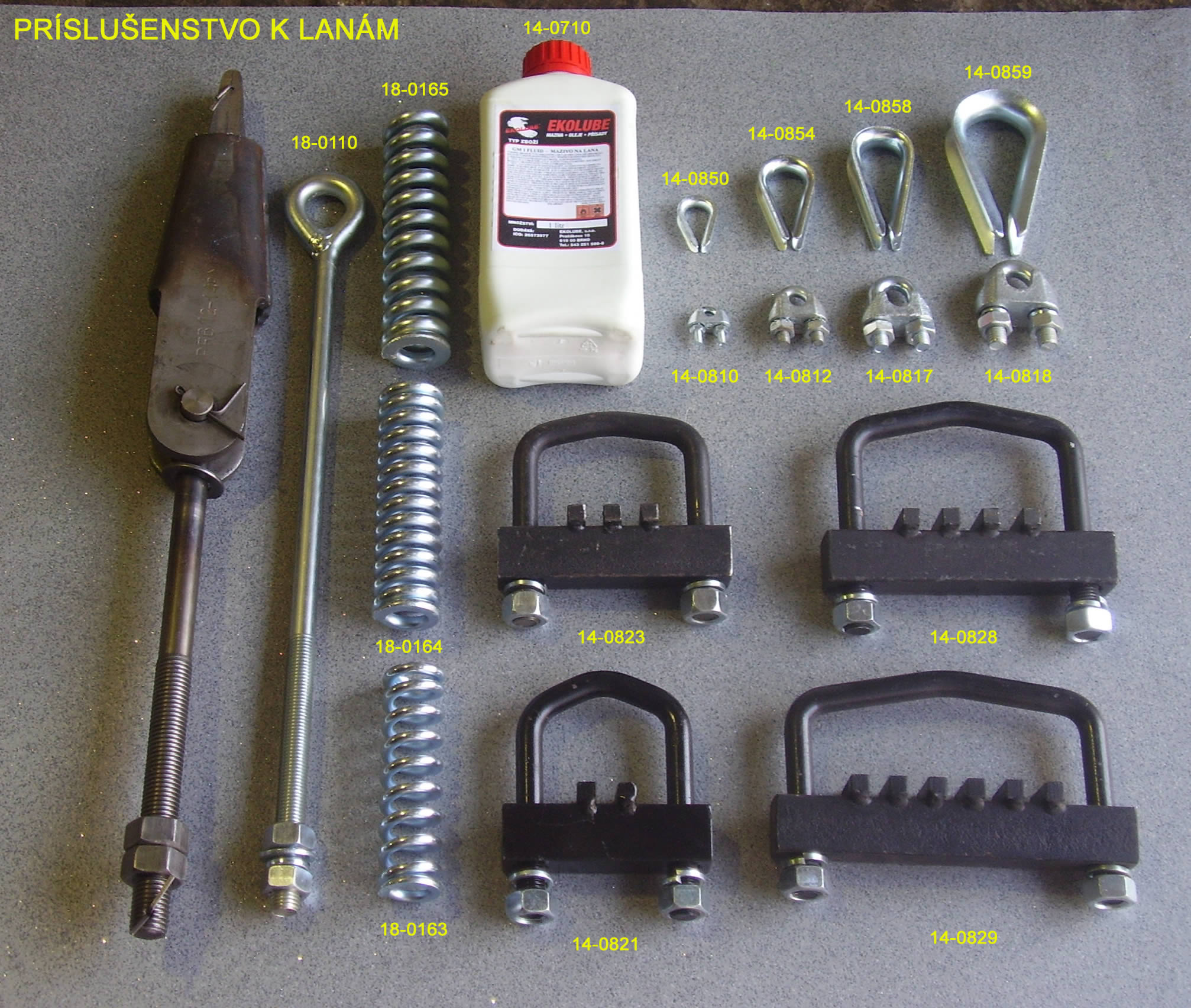

Laná a ich príslušenstvo
Laná pre použitie vo výťahoch
Ocelové lano šesťpramenné - SEAL ( 6 x 19 = 114 drôtov)
(STN 02 4340, DIN 3058)
 |
SEAL 6x(1+9+9) + vložka |
Laná vinuté súbežným spôsobom. Pramene majú vonkajšiu vrstvu z drôtov s väčším priemerom. Sú odolnejšie proti oteru ako lano STANDARD 114 (ČSN 02 4322). Laná majú menšiu ohybnosť, ale veľmi dobre znášajú rázové zaťaženie.
Orientačný prehľad vyrábaných priemerov
| Priemer lana (mm -3 až +6 %) |
Hmotnosť (kg/m) |
Menovitá nostnosť lana v kN pri menovitej pevnosti drôtu v MPa | |
|---|---|---|---|
| 1570 | 1770 | ||
| 5,00 | 0,093 | 15,49 | 17,47 |
| 6,30 | 0,146 | 24,19 | 27,28 |
| 6,50 | 0,147 | 26,20 | 29,50 |
| 8,00 | 0,250 | 39,55 | 44,59 |
| 9,00 | 0,302 | 48,90 | 55,20 |
| 10,00 | 0,370 | 63,49 | 71,58 |
| 11,00 | 0,451 | 73,10 | 82,40 |
| 11,20 | 0,470 | 79,87 | 90,04 |
| 12,00 | 0,537 | 87,00 | 98,10 |
| 12,50 | 0,580 | 99,02 | 111,60 |
| 14,00 | 0,730 | 124,50 | 140,30 |
| 16,00 | 0,920 | 156,50 | 176,50 |
| 18,00 | 1,160 | 197,00 | 222,10 |
Príklady použitia :
Výťahové, žeriavové, rýpadlové, vrtné, ťažné, zväzovacie, dolné a vysunuté lanovky.
Ocelové lano osempramenné - SEAL ( 8 x 19 = 152 drôtov)
(DIN 3062)
 |
SEAL 8x(1+9+9) + vložka |
Laná vinuté súbežným spôsobom. Prameňe majú vonkajšiu vrstvu z drôtov s väčším priemerom. Sú odolnejšie proti oteru. Ohybnosť lana je zaistená drôtmi menších priemerov prvej a druhej vrstvy.
Orientačný prehľad vyrábaných priemerov
| Priemer lana (mm -0 až +5 %) |
Hmotnosť (kg/m) |
Menovitá nostnosť lana v kN pri menovitej pevnosti drôtu v MPa | |
|---|---|---|---|
| 1570 | 1770 | ||
| 10,00 | 0,348 | 53,60 | 60,50 |
| 11,00 | 0,422 | 64,90 | 73,20 |
| 12,00 | 0,502 | 77,20 | 87,10 |
| 13,00 | 0,589 | 90,70 | 102,00 |
| 14,00 | 0,683 | 105,00 | 119,00 |
| 16,00 | 0,892 | 137,00 | 155,00 |
Príklady použitia :
Výťahové laná a pod.
Ocelové lano šesťpramenné - ŠTANDARD
( 6 x 37 = 222 drôtov)
(STN 02 4324, DIN 3066)
 |
ŠTANDARD 6x(1+6+12+18) + vložka |
Laná vinuté klasickým spôsobom s veľkým počtom drôtov pomerne malých priemerov. Použív´vajú sa tam kde sa kladie zvláštna požiadavka na ohybnosť; cez kladky, kotúče a bubny malých priemerov.
Orientačný prehľad vyrábaných priemerov
| Priemer lana (mm -5 až +5 %) |
Hmotnosť (kg/m) |
Menovitá nostnosť lana v kN pri menovitej pevnosti drôtu v MPa | |
|---|---|---|---|
| 1570 | 1770 | ||
| 6,00 | 0,125 | 21,45 | 24,18 |
| 7,00 | 0,170 | 27,15 | 30,60 |
| 8,00 | 0,220 | 34,48 | 38,87 |
| 9,00 | 0,260 | 43,80 | 49,38 |
| 10,00 | 0,320 | 55,40 | 62,50 |
| 11,00 | 0,419 | 67,90 | 76,50 |
| 11,20 | 0,400 | 68,44 | 77,15 |
| 12,00 | 0,498 | 80,80 | 91,10 |
| 12,50 | 0,500 | 85,885 | 96,78 |
| 14,00 | 0,640 | 108,60 | 122,50 |
| 16,00 | 0,810 | 138,00 | 155,60 |
| 18,00 | 1,030 | 175,20 | 197,50 |
| 20,00 | 1,300 | 221,70 | 249,90 |
| 21,20 | 1,450 | 247,10 | 278,60 |
| 22,00 | 1,670 | 272,00 | 306,00 |
| 22,40 | 1,600 | 273,80 | 308,70 |
| 23,60 | 1,800 | 307,60 | 346,70 |
| 24,00 | 1,990 | 323,00 | 364,00 |
| 25,00 | 2,010 | 343,40 | 387,10 |
| 26,00 | 2,340 | 379,00 | 428,00 |
| 26,50 | 2,230 | 381,20 | 429,80 |
| 28,00 | 2,510 | 427,70 | 482,10 |
| 30,00 | 2,800 | 477,00 | 537,70 |
| 31,50 | 3,140 | 536,50 | 604,80 |
| 32,00 | 3,540 | 575,00 | 648,00 |
| 33,50 | 3,610 | 615,90 | 694,80 |
| 35,50 | 4,110 | 700,80 | 7790,10 |
Príklady použitia :
Vysuté lanovky, výťahové, rýpadlové, žeriavové, lodné laná a pod.
Ocelové lano šesťpramenné - ŠTANDARTD
( 6 x 19 = 114 drôtov)
(STN 02 4322, DIN 3060)
 |
ŠTANDARD 6x(1+6+12) + vložka |
Laná vinuté klasický spôsobom so stredným počtom drôtov, sú stredne ohybné a znesú ohyb cez kladky stredných priemerov; pritom majú pomerne velký priemer drôtov odolných voči oteru.
Orientačný prehľad vyrábaných priemerov
| Priemer lana (mm -8 až +5 %) |
Hmotnosť (kg/m) |
Menovitá nostnosť lana v kN pri menovitej pevnosti drôtu v MPa | |
|---|---|---|---|
| 1570 | 1770 | ||
| 3,00 | 0,031 | - | 7,95 |
| 3,15 | 0,033 | - | 6,34 |
| 4,00 | 0,052 | 8,77 | 9,74 |
| 5,00 | 0,082 | 13,95 | 15,72 |
| 6,00 | 0,125 | 20,20 | 22,80 |
| 6,30 | 0,130 | 22,50 | 25,36 |
| 8,00 | 0,210 | 35,14 | 39,61 |
| 10,00 | 0,320 | 55,80 | 62,91 |
| 11,20 | 0,420 | 70,85 | 79,88 |
| 1200 | 0,498 | 80,80 | 91,10 |
| 12,50 | 0,530 | 89,96 | 101,40 |
| 14,00 | 0,670 | 113,90 | 128,40 |
| 16,00 | 0,820 | 140,60 | 158,50 |
| 18,00 | 1,030 | 176,30 | 198,80 |
| 20,00 | 1,280 | 219,60 | 247,60 |
| 21,20 | 1,440 | 244,90 | 276,10 |
| 22,00 | 1,670 | 272,00 | 306,00 |
| 22,40 | 1,610 | 275,50 | 310,60 |
| 23,60 | 1,850 | 316,20 | 356,50 |
| 24,00 | 1,990 | 323,00 | 364,00 |
| 25,00 | 2,110 | 359,80 | 405,70 |
Príklady použitia :
Úklonné dráhy a lanovky pre baňe, ťažné, vratkové ťažné laná pre lanovky, posúvacie, výťahové, vratné, zdvýhadlové, rypadlové, žeriavové, lodné montážne, vlečné laná a pod.
Ocelové lano osempramenné - WARRINGTON
( 8 x 19 = 152 drôtov)
(DIN 3063)
![WARRINGTON 6x(1+6+[6+6]) + vložka](katalog_imgs/lana/seal05.gif) |
WARRINGTON 6x(1+6+[6+6]) + vložka |
Laná vinuté súbežným spôsobom o väčšom počte drôtov nerovnakých priemerov, čím sa dosahuje lepšieho využitia prierezu. Laná sú dostatočne ohybné a odolné proti oteru.
Orientačný prehľad vyrábaných priemerov
| Priemer lana (mm -0 až +5 %) |
Hmotnosť (kg/m) |
Menovitá nostnosť lana v kN pri menovitej pevnosti drôtu v MPa | |
|---|---|---|---|
| 1570 | 1770 | ||
| 11,00 | 0,422 | 64,90 | 73,20 |
| 12,00 | 0,502 | 77,20 | 87,10 |
| 13,00 | 0,589 | 90,70 | 102,00 |
| 14,00 | 0,683 | 105,00 | 119,00 |
| 16,00 | 0,892 | 137,00 | 155,00 |
Príklady použitia :
Výťahové laná a pod.
Ocelové lano osempramenné - WARRINGTON
( 8 x 19 = 152 drôtov s drôtenou dušov - 75 drôtov)
(PN 9503)
![WARRINGTON 6x(1+6+[6+6]) + 1x(1+6+12)+8x(1+6)](katalog_imgs/lana/seal06.gif) |
WARRINGTON |
Laná vinuté súbežným spôsobom o väčšom počte drôtov nerovnakých priemerov, čím sa dosahuje lepšieho využitie prierezu. Laná sú dostatočne ohybné a odolné proti oteru.
Orientačný rozhas vyrábaných priemerov
| Priemer lana (mm -0 až +5 %) |
Hmotnosť (kg/m) |
Menovitá nostnosť lana v kN pri menovitej pevnosti drôtu v MPa | |
|---|---|---|---|
| 1570 | 1770 | ||
| 10,00 | 0,393 | 78,63 | 88,64 |
Príklady použitia :
Výťahové laná a pod.
