Trakčné kotúče, vence

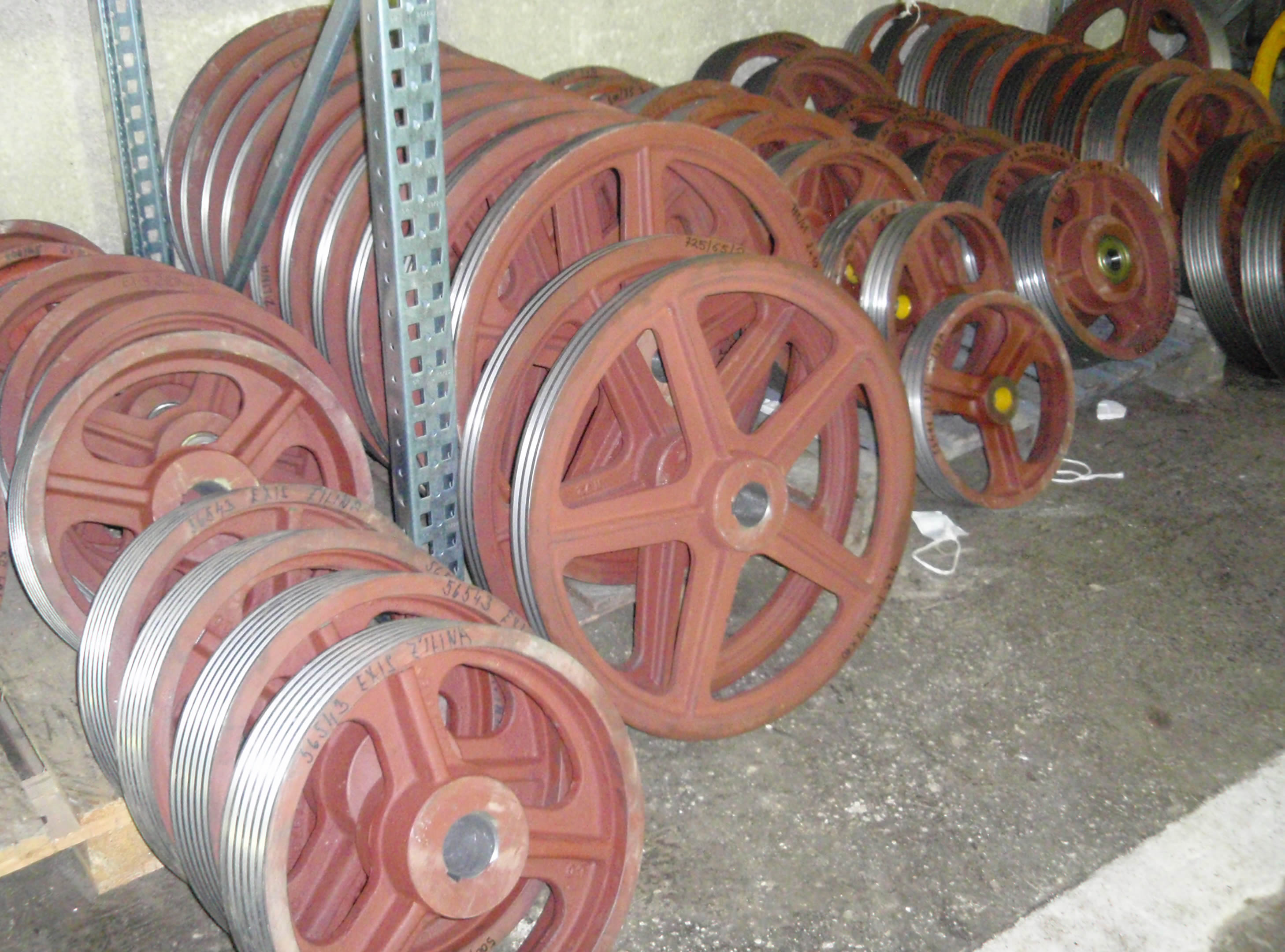

Trakčný kotúč

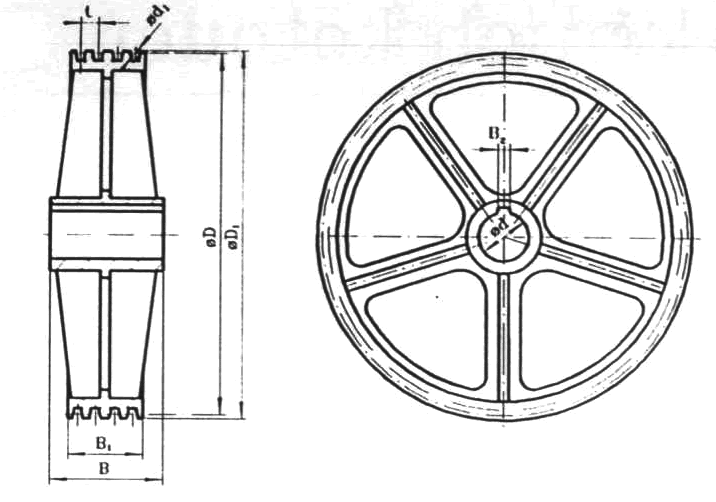

Trakčný kotúč ø |
øD |
øD1 |
B |
B1 |
ød
H7 |
ød1 |
t |
B2
P9 |
Materiál kotúča |
440 - 6x10 |
440 |
445 |
128 |
127 |
75 |
10 |
20 |
20 |
42 2425 |
500 - 2x11,2 |
500 |
505 |
98 |
60 |
65 |
11,2 |
20 |
18 |
42 2425 |
500 - 3x10 |
500 |
505 |
95 |
68 |
70 |
10 |
20 |
20 |
42 2425 |
500 - 4x12,5 |
500 |
505 |
125 |
90 |
75 |
12,5 |
20 |
20 |
42 2425 |
500 - 6x10 |
500 |
505 |
128 |
127 |
75 |
10 |
20 |
20 |
42 2425 |
550 - 4x12,5 |
550 |
555 |
125 |
90 |
75 |
12,5 |
20 |
20 |
42 2425 |
650 - 4x12,5 |
650 |
655 |
125 |
90 |
75 |
12,5 |
20 |
20 |
42 2425 |
660 - 3x10 |
660 |
665 |
125 |
70 |
75 |
10 |
20 |
20 |
42 2425 |
670 - 4x12,5 |
670 |
675 |
125 |
90 |
75 |
12,5 |
20 |
20 |
42 2425 |
710 - 2x10 |
710 |
715 |
110 |
50 |
65 |
10 |
20 |
18 |
42 2425 |
725 - 2x10/2x11,2 |
725 |
730 |
110 |
50 |
65 |
10/11,2 |
20 |
18 |
42 2425 |
725 - 3x10 |
725 |
730 |
125 |
70 |
75 |
10 |
20 |
20 |
42 2425 |
725 - 4x10 |
725 |
730 |
125 |
100 |
65;70;75 |
10 |
20 |
18
20 |
42 2425 |
725 - 4x12,5 |
725 |
730 |
125 |
100 |
70;75 |
12.5 |
20 |
20 |
42 2425 |
805 - 3x10 |
805 |
810 |
125 |
70 |
75 |
10 |
20 |
20 |
42 2425 |
910 - 3x10 |
910 |
915 |
125 |
70 |
75 |
10 |
20 |
20 |
42 2425 |
Príklad objednania :
Trakčný kotúč ø D/d - lano a x d1
Trakčný kotúč ø 725/65 - lano 2 x 10
a = počet lán |
|

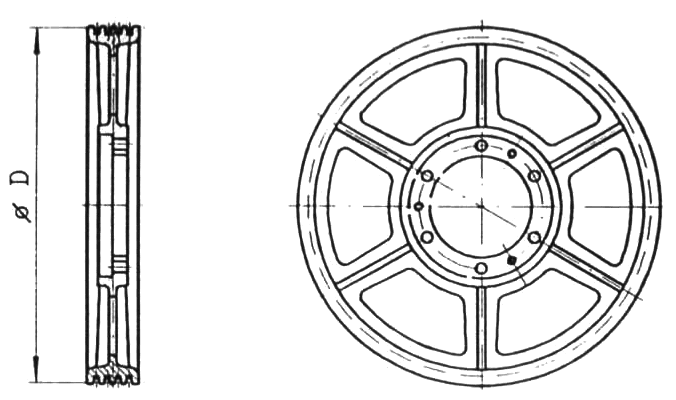

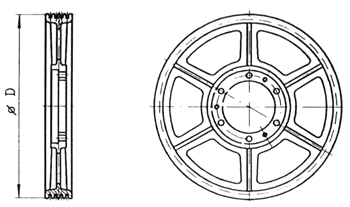

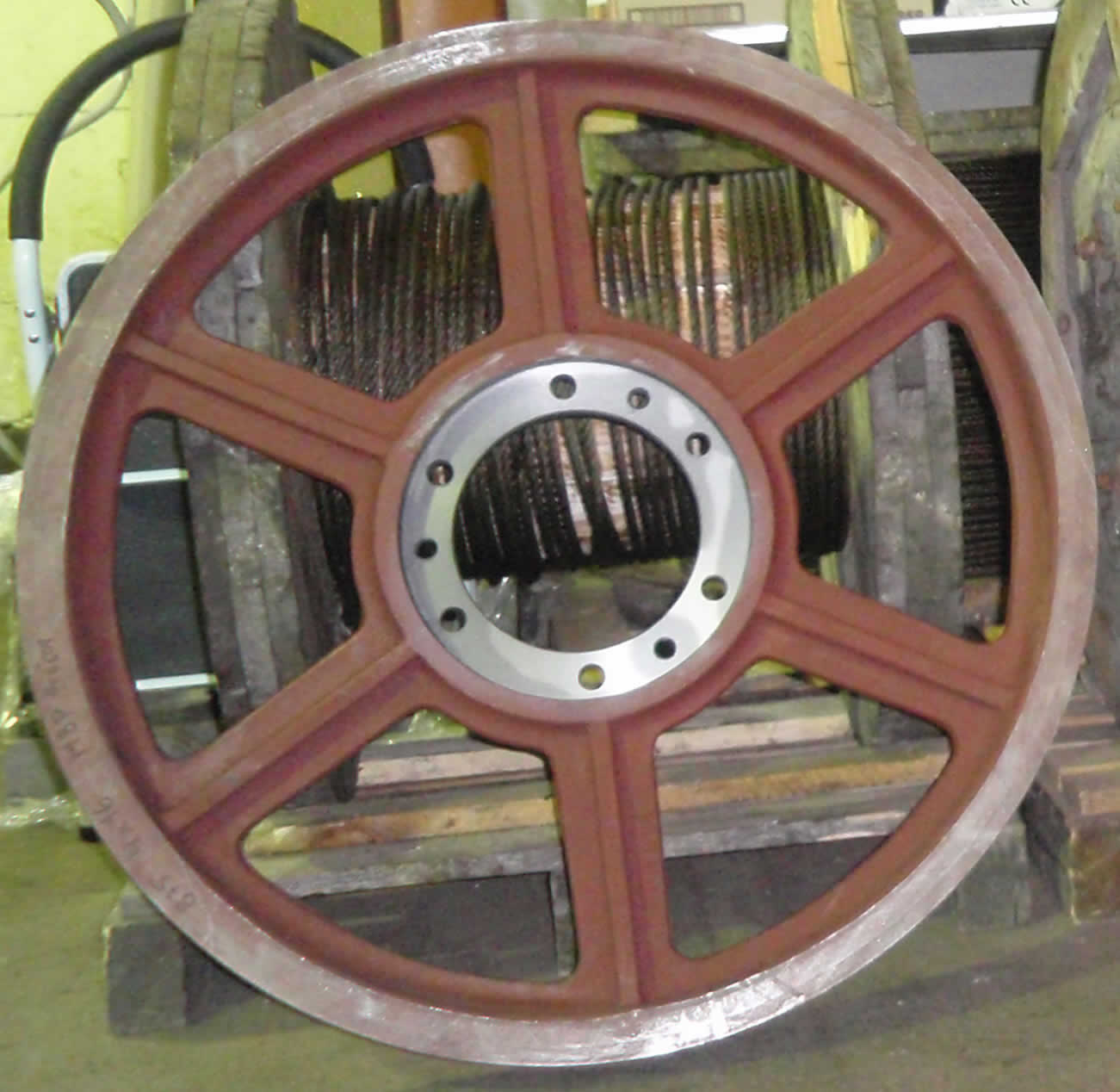

Trakčný veniec
STROJ S4 - PŘEDL. ( Výrobca : TRA-PRAHA, ZPCHS-PARDUBICE, TMS-PARDUBICE) |
Veniec ø D |
počet a ø lán |
Č. výkresu |
mat. venca |
ø 875 |
4 x ø12,5 |
3/5 - 2/5 |
42 2425 |
ø 875 |
4 x ø16 |
3/5 - 2/5 |
42 2425 |
ø 875 |
6 x ø16 |
3/5 - 2/4 |
42 2425 |
ø 1025 |
4 x ø12,5 |
3/5 - 204 |
42 2425 |
ø 1025 |
4 x ø6 |
3/5 - 204 |
42 2425 |
STROJ S5 - ( Výrobca : VÝTAHY-VELKÉ MEZIŘÍČÍ) |
Veniec ø D |
počet a ø lán |
Č. výkresu |
mat. venca |
ø500 |
6 x ø12,5 |
3-V96-0150 |
42 2425 |
ø500 |
7 x ø12,5 |
3-V96-0112 |
42 2425 |
ø680 |
8 x ø12,5 |
3-V96-0142 |
42 2425 |
ø680 |
6 x ø10 |
3-V96-0045 |
42 2425 |
ø680 |
6 x ø12,5 |
3-V96-0139 |
42 2425 |
ø800 |
4 x ø10 |
3-V96-0146 |
42 2425 |
ø870 |
4 x ø10 |
3-V96-0247 |
42 2425 |
ø870 |
5 x ø12,5 |
3-V96-0154 |
42 2425 |
ø915 |
5 x ø12,5 |
3-V96-0140 |
42 2425 |
ø1000 |
3 x ø10 |
3-V96-0152 |
42 2425 |
ø1000 |
4 x ø10 |
3-V96-0148 |
42 2425 |
ø1000 |
6 x ø10 |
3-V96-0156 |
42 2425 |
STROJ S5 - ( Výrobca : TRA-PRAHA) |
Veniec ø D |
počet a ø lán |
Č. výkresu |
mat. venca |
ø560 |
6 x ø12,5 |
2/5 - 131 |
42 2425 |
ø630 |
4 x ø12,5 |
2/5 - 134 |
42 2425 |
ø725 |
4 x ø 16 |
2/5 - 132 |
42 2425 |
ø875 |
4 x ø12,5 |
2/5 - 331 |
42 2425 |
ø875 |
4 x ø16 |
2/5 - 331 |
42 2425 |
ø875 |
6 x ø12,5 |
2/5 - 331 |
42 2425 |
STROJ S6 - ( Výrobca : TRA-PRAHA) |
Veniec ø D |
počet a ø lán |
Č. výkresu |
mat. venca |
ø725 |
6 x ø16 |
2/5 - 126 |
42 2425 |
ø1000 |
4 x ø16 |
2/5 - 126 |
42 2425 |
ø725100 |
6 x ø 16 |
2 VTT 18282 |
42 2425 |
Príklad objednania:
Veniec trakčného kotúča pre stroj S (4,5,6) ø D - lano a x ød
Veniec trakčného kotúča pre stroj S 5 ø 725 - lano 4 x 16
a = počet lán |
|
|
