Gallove kladky

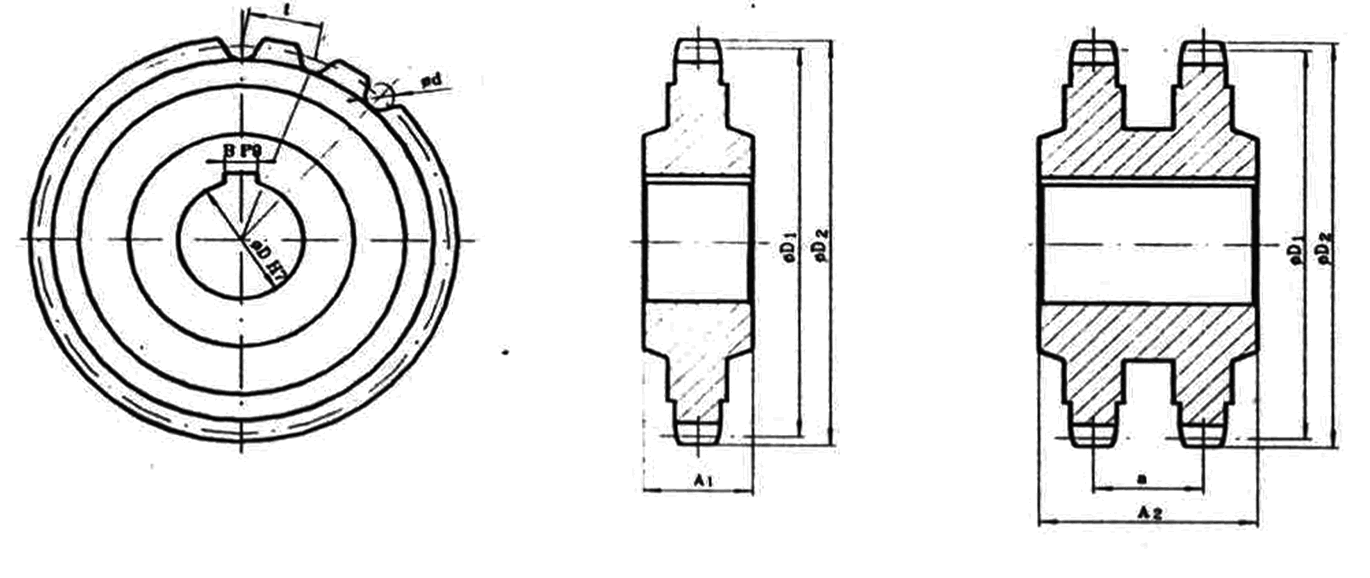

Gallova kladka ( dvojkladka ) hnacia
| Rozteč reťaze t |
Počet zubov z |
ø valčekov d | øD | øD1 | øD2 | A1 | A2 | a | B | Materiál kladky |
|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 18 | 11 | 45 | 173 | 179,5 | 60 | 14 | 42 2425 | ||
| Dvojulož. 30 |
18 | 11 | 45 | 173 | 179,5 | 120 | 60 | 14 | 42 2425 | |
| 35 | 22 | 12 | 45 | 246 | 253 | 60 | 14 | 42 2425 | ||
| 35 | 22 | 12 | 60 | 246 | 253 | 60 | 18 | 42 2425 | ||
| Dvojulož. 35 |
22 | 12 | 75 | 246 | 253 | 125 | 70 | 20 | 42 2425 | |
| 45 | 17 | 17 | 75 | 246 | 255 | 65 | 20 | 42 2425 | ||
| Dvojulož. 45 |
17 | 17 | 75 | 246 | 255 | 125 | 70 | 20 | 42 2425 |
Príklad objednania:
Gallova kladka hnacia t = 30; z = 18
Gallova dvojkladka t=45; z=17

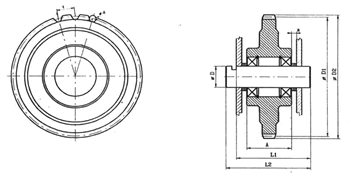

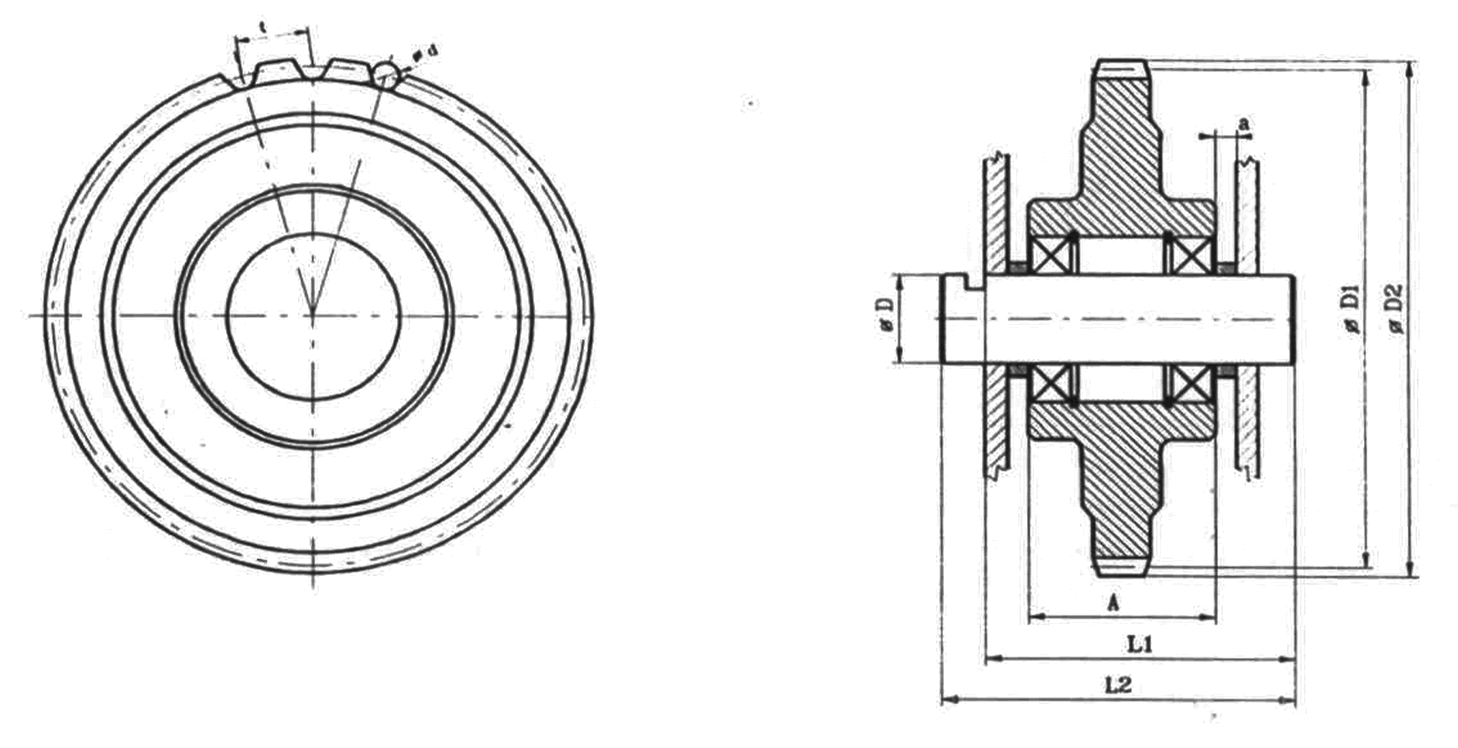

Gallova kladka odkláňacia
| Rozteč reťaze t |
Počet zubov z |
ø valčekov d | øD | øD1 | øD2 | A | L1 | L2 | a | Materiál kladky |
|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 18 | 11 | 30 | 173 | 179,5 | 60 | 42 242 | |||
| 35 | 22 | 12 | 45 | 246 | 253 | 60 | 42 2420 | |||
| 45 | 17 | 17 | 17 | 246 | 255 | 65 | 42 2420 |
Príklad objednania:
Gallova kladka odkláňacia t=30; z =18

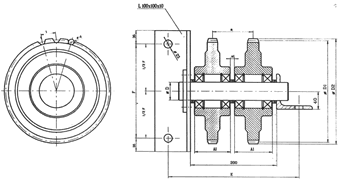

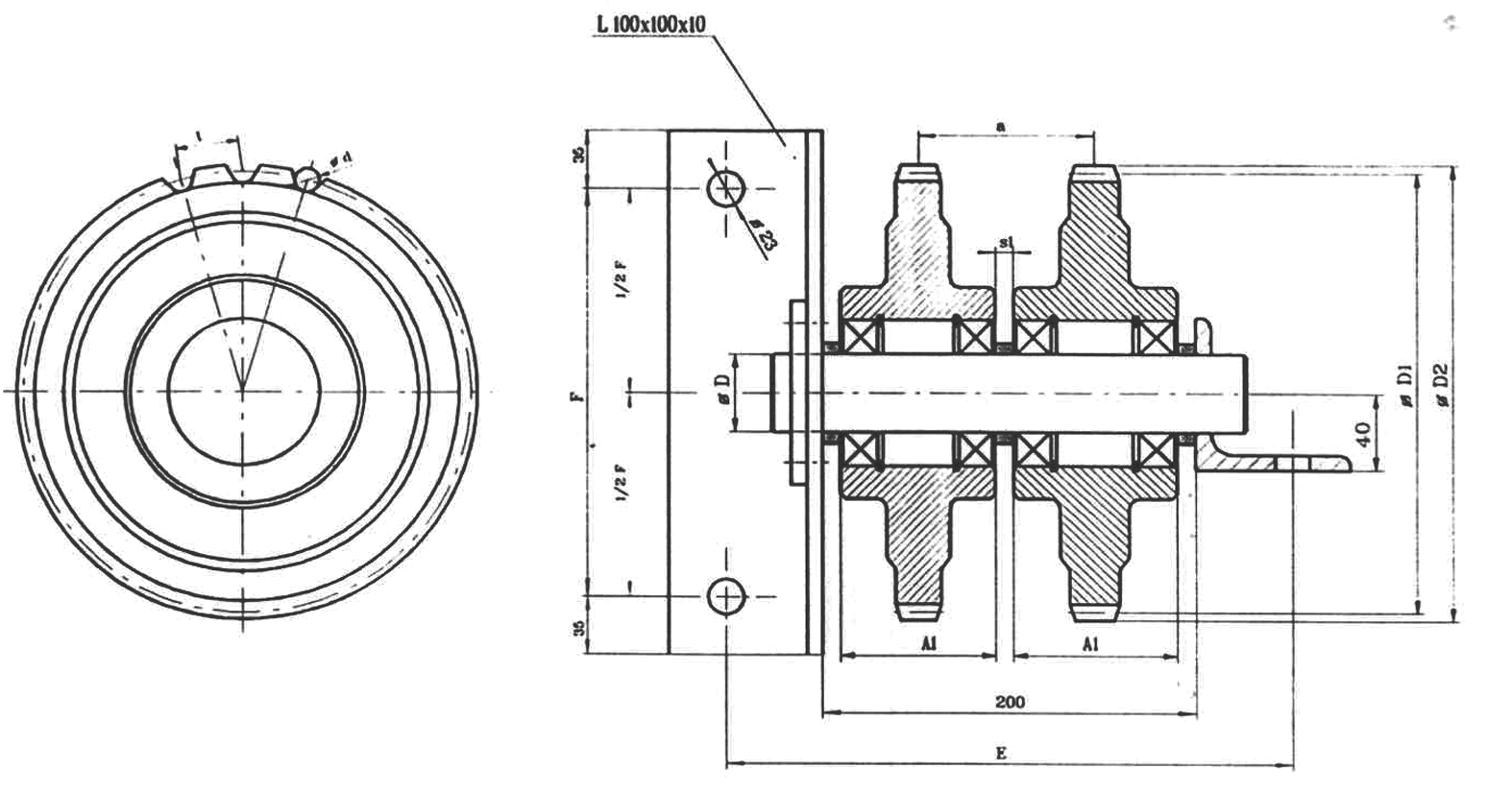

Gallova dvojkladka odkláňacia
| Rozteč reťaze t |
Počet zubov z |
ø valčekov d | øD | øD1 | øD2 | A1 | s1 | a | E | F | Materiál kladky |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 18 | 11 | 30 | 173 | 179,5 | 60 | - | 60 | 250 | 120 | 42 242 |
| 35 | 22 | 12 | 45 | 246 | 253 | 60 | 10 | 70 | 340 | 210 | 42 2420 |
| 45 | 17 | 17 | 17 | 246 | 255 | 65 | 5 | 70 | 340 | 210 | 42 2420 |
Príklad objednania:
Gallova dvojkladka odkláňacia t=30; z =18
