Obmedzovač preťaženia výťahových klietok rady OP4V3

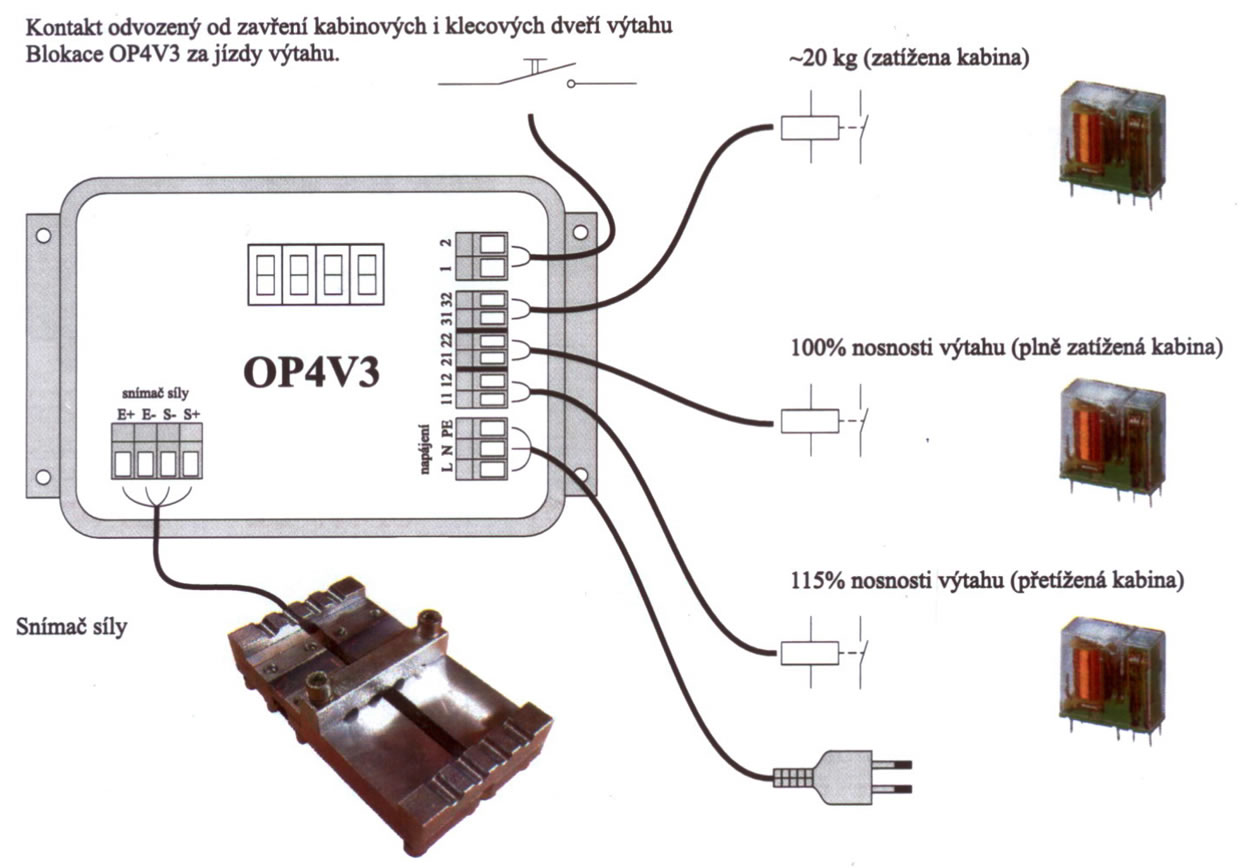

Je mikroprocesorovo riadené elektronické zariadenie, ktoré prostredníctvom tenzometrického čidla trvale vyhodnocuje zaťaženie výťahovej klietky. Toto zaťaženie porovnáva až s troma nastavenými medzami zaťaženia (obvykle 20Kg – klietka prázdna; 100 % nostnosti klietky - plne zaťažená; 115 % nostnosti klietky - preťažená klietka)

Pri prekročení niektorej z medzí sa zopne (rozopne odpovedajúci relé výstup). OP4V3 sa skladá vždy z 2 dielov; snímač sily a vyhodnocovacej elektroniky. Táto koncepcia umožňuje pohodlné nastavenie parametrov a kalibráciu obmedzovača.

Zakladné funkcie vyhodnocovacej jednotky:

• Kalibrácia priamo v jednotkách hmotnosti (kg)
• Pri kalibrácií nevyžaduje nutné bremeno o plnej hmotnosti rovnej preťaženej medzi výťahovej kabíny.
• Vstavaná (vypínateľná) digitálna filtrácia umožňujúca potlačenie aktivácie výstupného relé OP4V3 od dynamických razov vznikajúcich pri pohybe osôb v kabíne, či pri nastupovaní osôb do kabíny.
• Nastaviteľná hysterézia spínania výstupných relé
• Blokovacia OP4V3 (externým kontaktom odvodeným od zavretia kabínových dverí) za jazdy výťahu. Pri jazde výťahu vznikajú silové dynamické rázy, ktoré by mohli aktivovať výstupné relé OP4V3. Preto je OP4V3 za jazdy výťahu blokované týmto kontaktom.
• Vstavaná prepäťová ochrana triedy D auf filter na napájacej strane.

Typy zobrazovacích jednotiek

OPV4V3		základný model
OPV4V3-D		Priehľadný displej umožňuje čítanie meranej hmotnosti bez nutnosti odstraňovania krytu
OPV4V3-DT		priehľadný displej a tlačidlá umiestnené na veku umožňujú všetky nastavenia bez nutnosti odobratia veka.
OPV4V3-DL		Veľké LED umožnujú priebežnú optickú orientačnú signalizáciu zaťaženia (k dispozícii je i na 1 výstupnej relé)
OPV4V3-DTL

Zakladné technické parametre :

napájacie napätie: 24,36,42,48,230 V/hz
prevedenie: kovová robustná skrinka
rozmery: 120(š)x80(v)x80(h)mm
teplotný rozsah: -20 až 60°C

Elektrické krytie: IP54
Výstupné relé: 230V max. 0,5A

Typy snímačov

SD		Pod podlahu výťahovej klietky, pod celú výťahovú kabínu, od závesu lán nad kabínu, do pevného závesu lán vo výťahovej šachte, pod rám hnacieho stroja výťahu
SV		Na nosné laná výťahu, nad kabínu, pod pevný záves lana vo výťahovej šachte
SH		Do hydrauliky zdvyhu výťahu (pre výťahy s hydraulickým zdvyhom)
MC3		Snímač na horný U nosník nosného rámu výťahovej klietky. Je určený pre ČISTO ORIENTAČNÚ INDIKÁCIU zaťaženia klietky. Nie je vhodný pre indikáciu zaťaženia klietky (20kg). V sortimente OP4V3 je zaradený iba okrajovo, pre nenáročné aplikácie, kde nezáleží na nízkej presnosti merania zaťaženia.

Tenzometrické snímače sily rada MC-3, SD, SH 2, SV

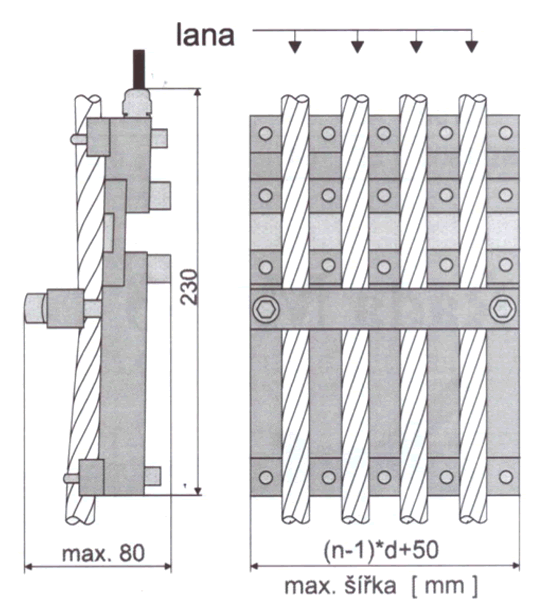

Rada SV

	Rozmery:
Snímač sa používa na nosné laná výťahu, nad kabínu, pod pevný záves lán vo výťahovej šachte

označenie pre objednávku

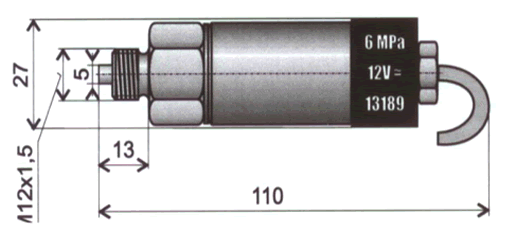

Rada SH 2

	Rozmery:
Snímač sa používa do hydrauliky zdvyhu výťahu (pre výťahy s hydraulickým zdvyhom)

označenie pre objednávku

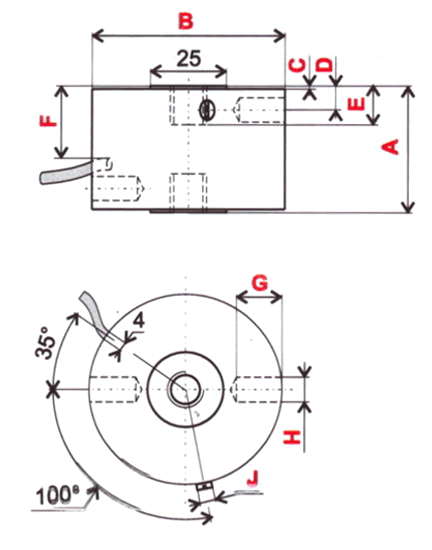

Rada SD

	Rozmery:

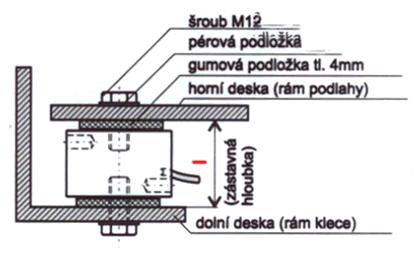

Model A B C D E F G H I J SD300 43 64 1 8 max. 12 24 15 8 51 7 SD500 43 64 1 8 max. 12 24 15 8 51 7 SD700 43 64 1 8 max. 12 24 15 8 51 7 SD1300 55 64 1 9 max. 16 37 15 8 63 7 Snímač sa používa podpodlahu výťahovej klietky, pod celú výťahovú kabínu, do závesov lán nad kabínu, do pevného závesu lán vo výťahovej šachte, pod rám hnacieho stroja výťahu.

označenie pre objednávku

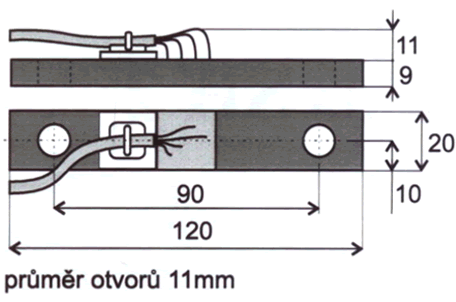

Rada MC-3

	Rozmery:
Snímač na horný "U" nosník nosného rámu výťahovej klietky. Je určený iba pre čisto orientačnú indikáciu zaťaženi a klietky. Nie je vhodný pre indikáciu zaťaženia klietky (20Kg). V sortimente OP4V3 je zaradaný iba okrajovo, pre nenáročné aplikácie, kde nezáleží na presnosti merania zaťaženia.

označenie pre objednávku
